Selon un communiqué du groupe CETC, un nouveau radar, « important et le premier de son genre en Chine », a été admis au service actif le 27 Septembre 2016.
Le type exact du radar n’a pas été divulgué par le texte, mais il précise que c’est un moment « historique » et une « étape importante dans la construction du système globale du domaine ». Le texte rajoute que plusieurs années ont été nécessaires entre la conception, la construction, les tests, le calibrage et la première exploitation expérimentale du site.
L’importance de cette inauguration peut aussi être illustrée par le fait que le directeur de l’Institut n°14 de CETC – l’un des deux plus importants bureaux d’études radaristes du pays – est venu assister à la cérémonie avec toute l’équipe du développement. Et selon certaines sources proches du dossier, plusieurs hauts responsables de l’armée de l’air chinoise (PLAAF) ainsi qu’une unité d’alerte précoce antimissile auraient également participé à l’événement.
Devant le radar en question (Source : CETC)
Dans l’unique photo diffusée dans le communiqué officiel, on peut voir effectivement deux personnes en uniforme de la PLAA mais il est difficile de les identifier. Toutefois, étant donné leurs relatifs jeunes âges, il devrait s’agir des personnels exploitants du radar et non les hauts fonctionnaires en question.

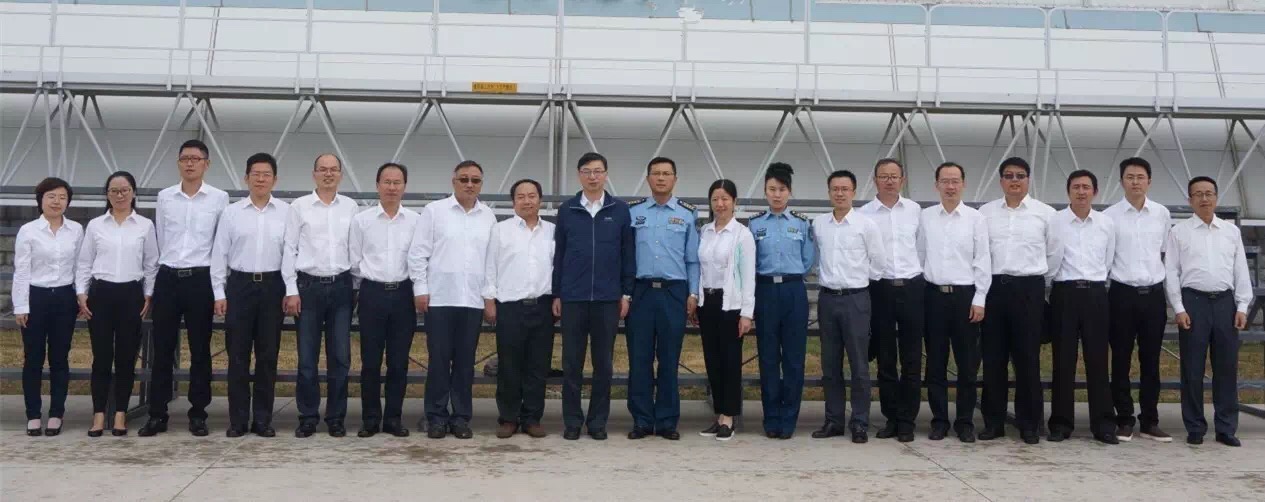

Une autre photo de la cérémonie (Source : CETC)
On remarquera également sur la photo qu’il y a 19 hommes et femmes devant ce qu’il semble être la base d’une installation métallique. Si on compte que la largeur de chaque personne fait 50cm, nous sommes donc devant une structure qui fait au moins 10 mètres de large.
Alors quel est ce radar d’une telle « importance capitale » ?
1er radar d’alerte avancée de la défense antimissile chinoise
En regroupant plusieurs sources d’information, l’installation s’agirait en réalité du premier radar chinois d’alerte avancée en bande P.
D’après l’un des documents universitaires rédigés par les chercheurs de l’Institut n°14 de CETC, ce radar mesure 30 mètres de diamètre et son fonctionnement demande que la platitude de la face du radar soit inférieure à 3,8mm. De ce fait, le radar est découpé en 60 matrices rectangulaires d’une dimension de 2 mètres x 7,5 mètres, soit une surface totale de 900m².

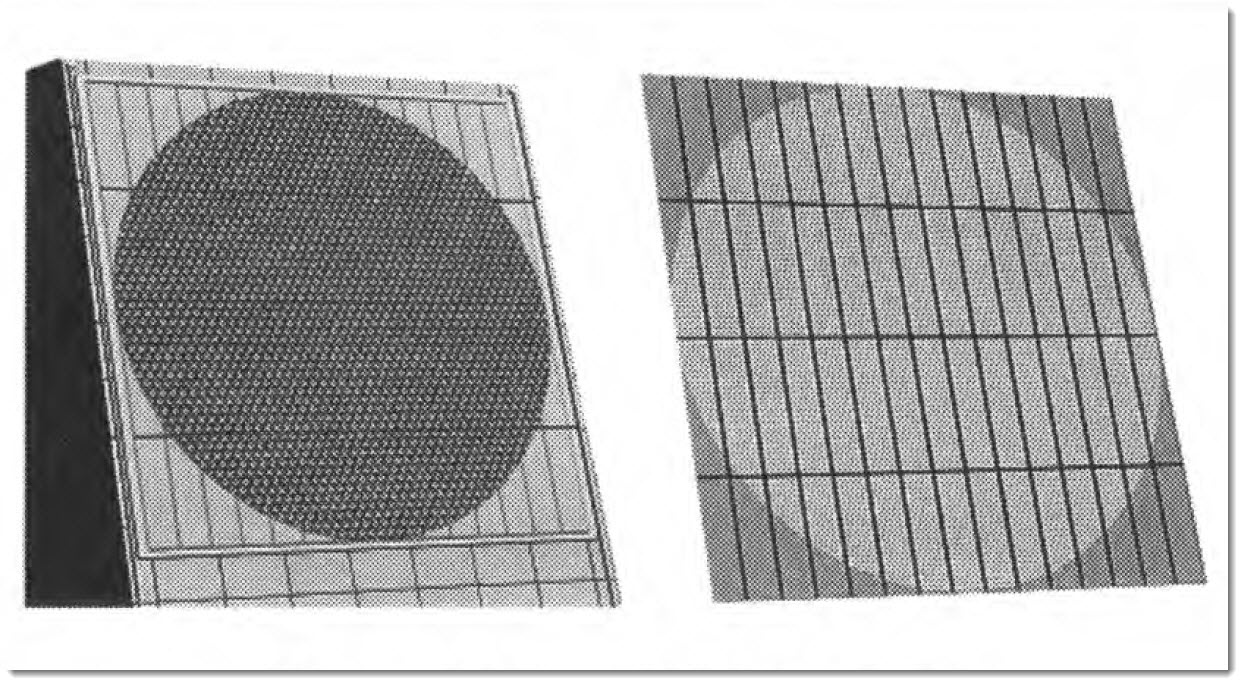

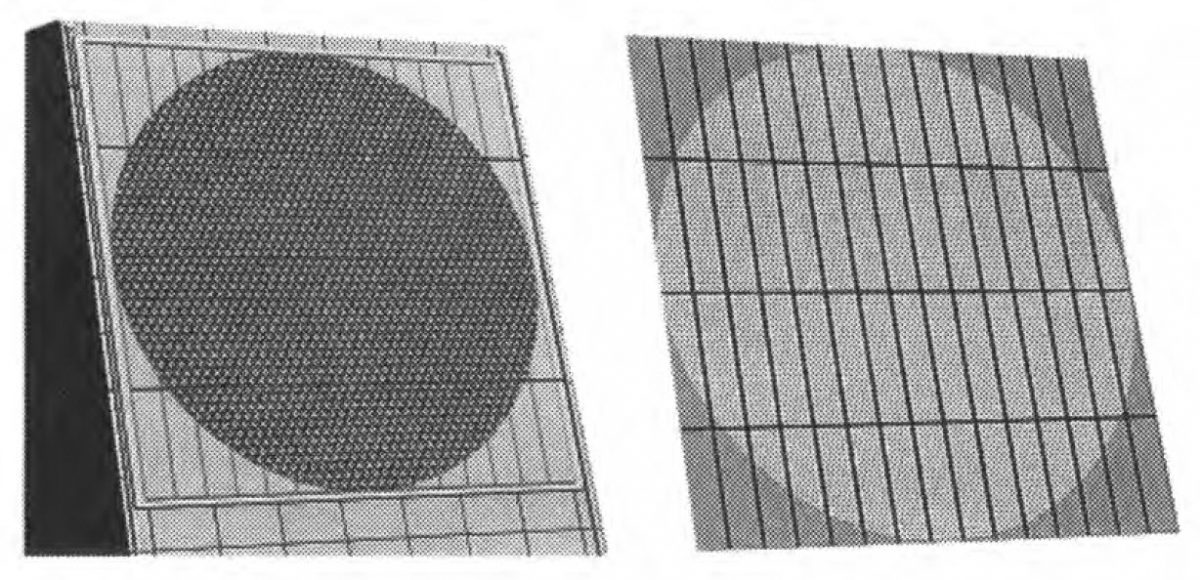

L’image de synthèse du radar d’alerte avancée en bande P, extrait d’un document de l’Institut n°14 de CETC
Le document mentionne également d’un bâtiment où se trouve le radar, où chaque matrice est installé sur un caisson métallique en acier, à l’intérieur duquel se trouvent plus de 2,5 tonnes de câbles et d’équipements.
Bien que la localisation exacte de ce radar n’est pas connue, mais on pense qu’il se situe dans la péninsule de Shandong pour surveiller tout lancement balistique en provenance de la direction Est / Sud-Est, c’est à dire de la vaste zone entre la péninsule de Corée jusqu’à Guam.
Son fonctionnement devrait être proche de celui de PAVE PAWS américain, qui permet de détecter et de caractériser les missiles balistiques depuis la phase propulsée jusqu’à la mi-course. La fréquence utilisée, entre 225 et 390 MHz, fait que la résolution du radar ne permet pas de fournir de solution de tir mais la portée est, en revanche, très conséquente, de l’ordre de plusieurs milliers de kilomètre en fonction de la puissance fournie.
Les radars BMEWS à Fylingdales, en Angleterre (Source : Cherubino)
Pour que le « système global » de la défense antimissile soit complet, il faut non seulement suffisamment de radars de surveillance tels que nous parlons ici, mais aussi des radars de conduite de tir en bande X ainsi que les missiles ABM.
L’inauguration de ce premier radar d’alerte avancée est donc, comme mentionné dans le communiqué de CETC, une première étape mais loin d’être la dernière. Mais les Chinois semblent avancer de pas à pas avec plusieurs essais de nouveaux missiles anti-balistiques, et le projet de radars en bande X qui est actuellement en cours de développement.

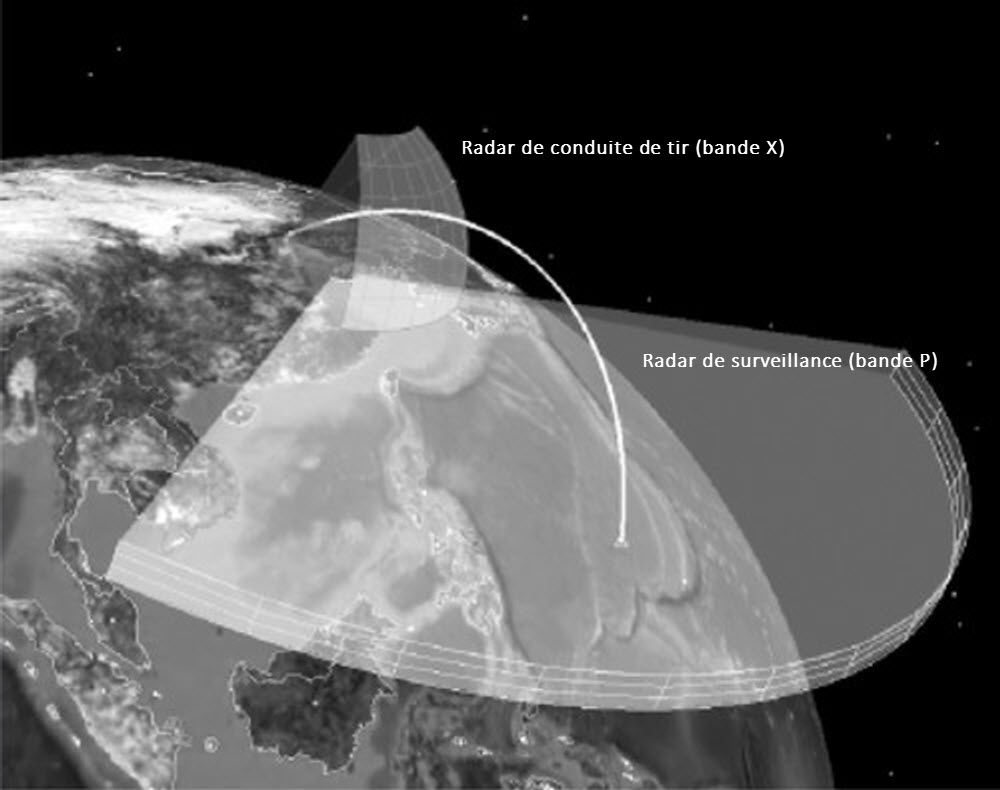

Schéma extrait d’un autre document universitaire montrant le fonctionnement des radars ABM
Si ce premier radar chinois d’alerte avancée se trouve réellement à Shandong, cela voudra aussi dire que la Chine estime que la menace est plus grande et plus imminent en provenance de cette partie de la région, en tout cas bien plus menaçant que la direction de l’Inde ou encore de la Russie.
30 ans après l’arrêt subit du premier programme antimissile chinois – le Projet 640 – est-ce que le pays est prêt à mener jusqu’au bout, cette fois-ci, les efforts ABM très gourmands en ressource mais sans résultat certain ?
La suite de constructions va certainement nous en dire plus.
Henri K.
SSDD | 2016-10-30
|
Hi, Henri; I thought you would find this very interesting…
The following images show a new type of missile being tested from the weapons trial ship « Bi Sheng ». Some people are claiming that it is a HQ-26:
http://i64.tinypic.com/34nmhb6.jpg
http://i63.tinypic.com/2mhiki1.gif
http://i66.tinypic.com/33k3llv.gif
http://weibo.com/3216449381/EfgyCAJx2?type=comment#_rnd1477860876996
What is your opinion? Thanks!
Henri KENHMANN | Author | 2016-10-31
|
Hi,
I also saw the same video a few days ago. First award, before analysing the images, it is said in the footage that they trained crew in an accident of a missile double-launching. And this first point is interesting, because in most of the case, SAM is lauched in double. So this means that we have a big chance to get here a new kind of SAM.
Now comes to the analyse of the missile, it sounds to have two different diameters, it means it is not a simple SAM but something aiming to reach very high altitude, which needs seperated stages for acceleration purpose.
The length of the missile is difficult to calculate. I roughly mesured it length comparing to the main mat and it is approximatively around 8 to 10 meters. As the missile is launched from a VLS, and if we refer now to the chapter 5.1 of chinese military standard GJB-5860-2006, standard which corresponds to the universal VLS used for new chinese navy vessels, the only module who fits with this length is the one of 9000 mm.
It means that we have here a SAM capable to reach very high altitude with a total length < 9 meters. Knowing that 9M96E2 is about 5.65 meters long, ERINT (PAC-3) is 5.2 meters long, this chinese missile which is less than 9 meters but longer that 7 meters has high probability to be an ABM missile. And the only known sea-launched ABM missile from China is the HQ-26 of SAST. This is just a quick deduction of mine, there are also other possibilities, like SLCM for example, kindly tell me what you think. Henri
SSDD | 2016-10-31
|
Thanks, Henri. That is what I think, too.
The missile is approximately 9 meters in length, according to estimates. Its diameter is around 600-800 millimeters which would make it larger than all other ABM systems in service.
An interesting aspect is the booster-length ratio. No other missile (not even SM3 or SM6) has such a large booster. Therefore, this missile is definitely not a SAM but an anti-satellite/ballistic missile instead.
Bruno R. | 2016-10-11
|
36°7’34,91″N 120°34’15,75″E ??? à 150m à vol d’oiseau d’une installation militaire et à 11km du 4th Technical Reconnaissance Bureau ; proche du HQ North Sea Fleet
photos GE du 16 janvier 2016, aucune construction en juin 2015 ;
par contre les dimensions ne semblent pas coller avec ce que tu dis, Henri
Henri KENHMANN | Author | 2016-10-11
|
Merci pour la recherche. Je ne sais pas ce que c’est cette structure mais tu peux peut-être demander à Nix.
L’installation de toutes les matrices du radar en question a été terminé avant Février 2014, d’après le document R&D que j’ai cité.
Henri
nix | 2016-10-12
|
I agree, Henri, hardly such a radar be placed next to a major sub base: it requires free space all around and terrain elevation, like a steep mountain slope. Just my guess 🙂
Henri KENHMANN | Author | 2016-10-12
|
I think also the location is too closed to coast area and so is vulnerable to ennemy’s air strike.
By the way, would you mind to have a look on the position provided by Bruno and tell us what could it be ?
Thanks,
Henri
nix | 2016-10-12
|
It’s a small site (elevation 30 m.) gentle slope of hill (elevation 58 m) on the in-land side of it (which almost preclude any observation of the sea).
Small house 7×4 meters with a hip roof, built in 2015, observes
traditional chinese agriculural terraces. Two white vehicles and a small permanent structure (tiny water tank?) next to the house.
Behind the hill is the first chinese nuclear submarine base with a dry dock and a submarine pen.
NSF HQ is downtown, 20 km SW
Powerful radar must be installed so as not to interfere with important communication links.
Two of the four known LPARs (facing Taiwan) built as adds to the existing radar sites. Maybe the new one is also built is such a way (saves time and efforts). Task for crowdsourcing, when each searches a certain area. But without any guaranteed results 🙁
